- 不锈钢防爆配电箱,防爆接线箱,防爆检修箱
详细信息

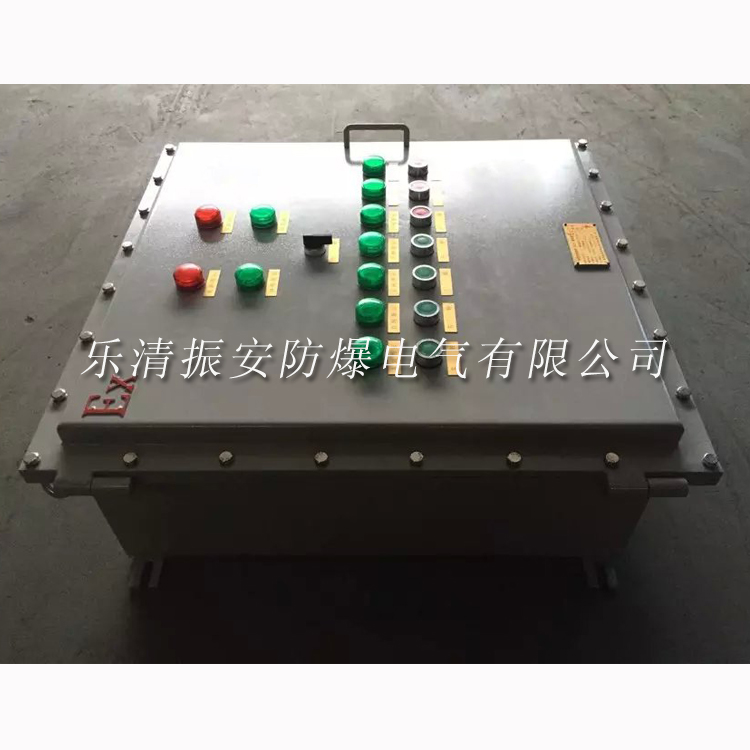

加工定制:是 额定电流:10-100 A 壳体防护等级:IP65 外形尺寸:可定制 mm 外壳材质:铝合金,不锈钢 型号:BXM(D) 不锈钢防爆配电箱一、适用范围主要用于煤炭、石油、化工、军工、航空、海洋工程、港口轻工、纺织、重工、医药及粮食加工等具有爆炸性危险场所中1、爆炸性气体或粉尘环境的1区、2区。2、IIA、IIB、IIC级,温度组别T1-T4环境均可。3、户内、户外,钢管或电缆布线布可。二、产品特点1、本样图产品为隔爆型结构,采用防爆填料函隔离后直接引入,节省了壳体空间。2、内装断路器、交流接触器、热保护继电气、PLC模块、变频器等工业控制元件,面板为防爆信号灯及电流电压表指示,防爆按钮、防爆开关操作。3、本产品全部推出新型优化的设计方案及操作机构,结构紧凑合理、通用性强、操作 灵活方便、手感操作好。4、具体要求可根据用户要求定制,订货时请提供详细电气原理图、元件使用品牌及结构要求。三、技术参数防腐等级:WF1额定电压(V):220/380额定电流(A):10-100A防爆标志:Exde II BT4、Exde II CT4、DIPA20 TA/T4支路数:4、6、8、10、12防护等级:IP55*IP65四、名词解释:
304不锈钢是一种通用性的不锈钢材料,防锈性能比200系列的不锈钢材料要强。耐高温方面也比较好,能高到1000-1200度。304不锈钢具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。对氧化性酸,在实验中得出:浓度≤65%的沸腾温度以下的硝酸中,304不锈钢具有很强的抗腐蚀性。对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。
304系列不锈钢防爆配电箱外壳采用优质SS304不锈钢材质,经裁剪,车铣,抛焊等工艺而成,外型美观,防强腐蚀,整体为隔爆型结构,为电缆直接引入式,进出线电缆采用防爆填料函结构连接,具有过载短路保护功能,由于该箱外形及配置可根据用户要求特制,所以适用范围较广范,但请客户在订货时要提供详细的要求,均可量身订做。
钢管或电缆布线均可。
六、订货须知:订货时应注明配动箱的支路数,各支路相应的电流以及断路器的极数,若需带漏电保护功能请注明;如需带总开关则请注明总开关的电流用极数,并注明进出线方向,进出线规格及对应的数量;防爆照明配电箱,可根据用户要求进行特殊设计,需提供电气系统图。
七、使用方法
1、根据工作现场的实际照明需要,确定灯具的安装位置和方式,304系列不锈钢防爆配电箱然后按灯具到220V电源接点的距离备好相应长度的三芯电缆线(如采用钢管布线则将三芯电缆线引入钢管至灯具安装处)。
2、先卸下接线腔上的固定螺钉,拔出接线盒的接线部分;304系列不锈钢防爆配电箱从包装盒内取出密封圈和接头(带紧定螺钉),依次套入电缆;然后将三芯电缆线的一端分别接入盒内的标识“L”、“N”和接地处,用压线卡压紧电缆后,并用紧固螺钉固定好,然后拧紧接头,压紧密封圈,并从侧面拧紧紧定螺钉。
3、将第2步的部件旋入钢管,从侧面装上紧定螺钉锁紧,再将灯体沿接线盒的导轨装入,然后拧紧面板上的螺钉。
4、***后把三芯电缆线的另一端按防爆配电箱要求接通220V电源。
八、注意事项1、施工用电配电系统应设置总配电箱、分配电箱、开关箱,并按照“总-分-开”顺序作分级设置,并形成“三级配电”模式。
2、施工用配电系统各配电箱、开关箱的安装位置要合理。304系列不锈钢防爆配电箱总配电箱要尽量靠近变压器或外电源处,以便电源的引入。分配电箱应尽量安装在用电设备或负荷相对集中的中心地带,确保三相负荷保持平衡。开关箱安装的位置应视现场情况和工况尽量靠近其控制的用电设备。
3、为保证临时用电配电系统三相负荷平衡,施工现场的动力用电和照明用电应形成两个用电回路,动力配电箱与照明配电箱应该分别设置。
4、施工现场所有用电设备必须有各自的专用的开关箱。
5、各级配电箱的箱体和内部设置必须符合安全规定,开关电器应标明用途,箱体应统一编号。停止使用的配电箱应切断电源,箱门上锁。固定式配电箱应设置围栏,并有防雨防砸措施。
6、304系列不锈钢防爆配电箱与配电柜的区别。根据GB/T20641-2006《低压成套开关设备和控制设备空壳体的一般要求》3.9箱尺寸较小的壳体,一般用于安装在垂直面上。3.10柜尺寸较大的壳体,一般竖立在地面上,它可以包括几个柜体单元、框架单元或隔室。
九、技术参数:型号
回路数
总开关
额定电流A
额定电压V
防护等级
防爆标志
电缆外径
BXM(D)-2
2
/
1-630A
220、380
IP54
*IP65
ExdeⅡBT5
*ExdeⅡCT4
G1/2-G3
BXM(D)-4
4
/
BXM(D)-6
6
/
BXM(D)-8
8
/
BXM(D)-2K
2
带总开关
BXM(D)-4K
4
带总开关
BXM(D)-6K
6
带总开关
BXM(D)-8K
8
带总开关
不锈钢防爆配电箱严厉依照ISO9001:2000以及防爆国家规范GB3836-2010 爆炸性环境用气体环境规范制造而成,一切制造规范高于国家关联规范,并在出产制造过程中步步查验,经出产查验合格后出厂,严厉确保商品的质量安全;不锈钢防爆配电箱出厂外壳质保期为3年,其他元件质保期为1年,在质保期内商质量量由我公司担任
-
